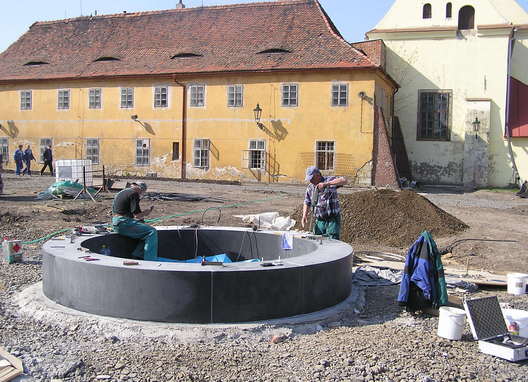

KAŠNA CHMELOVÝCH RYTÍŘŮ
Investor: Město Žatec & IROP
Ideový návrh kašny: ing.arch. Jiří Vaníček
Umělecký návrh a výroba: ak. mal. Lubomír Fárka
Zadání kašny od projektanta a investora:
Kašna v zahradě je navržena s motivem chmele.
Spodní část – vodní jímka – bude tvořena průnikem čtvercové a kruhové desky, každá o stejné ploše ( tzv. kvadratura kruhu). Rozměry uvedené ve výkresové části je proto zapotřebí přesně dodržeti.
Výškový poměr kašny je navržen v poměru 1 : 6 : 1 resp. 7 : 1
Spodní část založená na železobetonové desce bude vyrobena z žulového nebo mramorového materiálu dvou rozdílných barev (kontrast bílé a černé).
Kamenné bloky budou mezi sebou kotveny čepy a kvalitními moderními lepidly dle technologických zvyklostí kamenické firmy (záruka na provedení práce a těsnost kašny !!!). Stejně tak bude utěsněna i spára mezi kamennými bloky a dnem kašny (respektive mezi kamennými bloky a vodorovnou izolací, kterou bude tvořit 1,5 – 2mm silná PVC folie, krytá ve dvou vrstvách ochrannou geotextilIí-a kamenným posypem dna).
Spony kamenných bloků na horním líci kašny budou z nerezového materiálu, patinované, zapuštěné do líce s kamenným povrchem.
Povrch kamenného materiálu nebude leštěný – ale naopak tryskaný nebo vypalovaný.
Středový pylón bude vyroben jako dutý umělecky pojatý odlitek z litiny. Na pylónu bude plasticky stoupat a ovíjet se chmelová réva směrem k jeho vrcholu, který bude zakončen symbolickým mečem ve tvaru kříže. Pylon bude ke dnu kašny přišroubován nerezovým spojovacím a kotevním materiálem dle nabídky zhotovitele. Spára mezi spodní zabroušenou hranou pylonu a hydroizolací bude při osazení vyplněna vhodným a trvanlivým těsnícím tmelem. Pod pylonem bude ve středu kašny umístěn přepad vody, který bude vodu odvádět do technologické šachty. Stejnou cestou (dutinou sloupu) bude úzkým měděným potrubím přiváděna voda k výtokové trysce na vrcholu
Zpod meče bude vytékat voda, která bude stékat po chmelové révě do kamenné kamenné kašny. Odvod vody bude řešen provrtáním pylónu až na místě tak, aby hladina vody v kašně byla zároveň s jejím okrajem.
Kašna bude realizována jako kompletní dodávka
Součástí dodávky kašny jsou například kompletní zemí práce, vytyčení, dílenské výkresy, základové konstrukce, kamenné prvky, izolační vrstvy a těsnící a spojovací materiály, litinový sloup včetně výtvarného návrhu, plastová samonosná šachta s litinovým poklopem 1,5 x 1,5 x 2,0m umístěna v trávníku, veškeré trubní rozvody, napojení na vodoměrnou šachtu a na rozvaděč ve vzdálenosti 25m,
Osvětlení vrcholu sloupu : trafo 12V v šachtě technologie, 6 LED diod a kabeláž 30m)
Výroba, doprav, montáž.
Celkové světlení kašny bude provedeno jen z vnějších zdrojů a je součástí PD elektro.
